Resumen

El calibre Adcole 1200-DH proporciona a los fabricantes la herramienta de metrología definitiva para la planta de producción o el laboratorio de metrología con un mayor rendimiento. Como parte de las líneas de productos emblemáticos 1200 de Adcole, el 1200-DH hace uso de un interferómetro láser para lo último en medición precisión y precisión. La adición de un segundo cabezal de medición reduce significativamente el tiempo de ciclo, y el calibrador puede ser automatizado para permitir la carga de robots para la inspección 100% en la línea de producción.

Disponible en varios tamaños para permitir capacidades de longitud de piezas de hasta 1500mm.

Download 1200-DH Gage Data Sheet

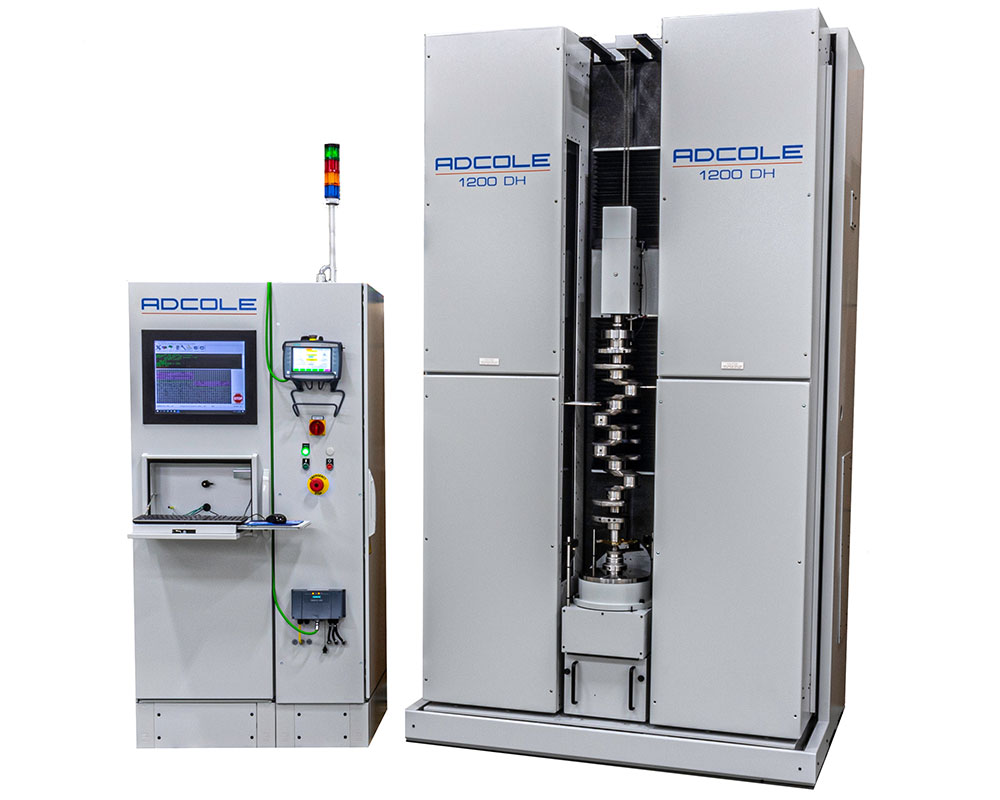

Adcole 1200 DH Gage
Industrias
  • Automóviles
  • Aeroespacial
  • Equipos diesel pesados
  • Industrial
  • Motor de locomotora y raíl
  • Marina
  • Generación de energía
  • Transporte/Camiones
Adcole Gage Types
Tipo de medidor
  • Máquinas de medición de árboles de levas y cigüeñales
  • Calibrador de alta precisión
  • Medidor de carga vertical
  • Software de metrología y cartografía 3D
  • Sistema de medición sin contacto láser/óptico
  • Calibradores en línea
Adcole Components
Componentes que mide
  • Cigüeñales
  • Árboles de levas
  • Árboles de levas y cigüeñales para motores diesel pesados
  • Ejes EV
Adcole Parameters
Parámetros que mide
  • Diámetro
  • Longitud
  • Perfil
  • Rectitud
  • Redondez (Circularidad)
  • Angularidad
  • Runout
  • Concentricidad
  • Planicidad
  • Cilindricidad
  • Perpendicularidad
  • Paralelismo
  • Posición verdadera
  • Chatter
  • Taper
  • Desviación del centro
  • Lanzamiento/Golpe de ariete
  • Error de elevación del lóbulo de la leva

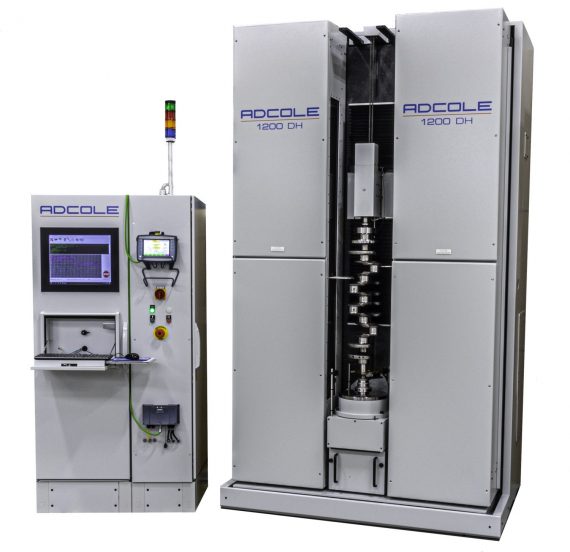

1200 Dual Head
Características y ventajas
  • El calibrador automático, que se pulsa con un botón, mide piezas con capacidades de longitud de hasta 1.500 mm (60")
  • Utiliza un interferómetro láser para las mediciones radiales y de longitud
  • Incluye un codificador angular con escala de vidrio de alta resolución para realizar mediciones precisas del índice de los muñones de la varilla y los lóbulos de la leva con una precisión de < 1 arco/segundo
  • Proporciona una placa de superficie plana de granito de precisión que se extiende por toda la longitud del sistema
  • Incluye un rodamiento de precisión para el eje de alta resistencia para una larga vida útil y durabilidad
  • Ofrece ajustes rápidos del contrapunto para acomodar fácilmente piezas de diferentes longitudes
  • Proporciona velocidades totalmente programables del seguidor, del carro y del cabezal
  • Utiliza el software de programación de calibres Program Builder, que permite realizar secuencias de medición de piezas, informes y paquetes de inspección
  • Proporciona mediciones radiales y longitudinales precisas
  • Proporciona datos de corrección automática del desgaste de la sonda
  • Contrapunto automatizado opcional y otras características para permitir aplicaciones en línea con carga de robots
