Resumen

El modelo 1200-LX de Adcole es un medidor de alta velocidad y alta precisión diseñado para medir árboles de levas, cigüeñales, pistones y otros componentes cilíndricos en entornos de producción exigentes. El corazón del 1200-LX es un interferómetro láser, que permite que el calibre ofrezca una precisión y repetibilidad submicrométricas: 0,005 μm de resolución radial, excentricidad del cabezal <0,1 μm, ± 0,25 μm de precisión radial, ± 1,0 μm/100mm de precisión axial.

Especificaciones del sistema

  • Longitud de la pieza (máx.):
    • 1200-LX 1 metro: 1000mm (39,37")
    • 1200-LX 1,5 metros: 1500 mm (59,06")
  • Diámetro de giro: 300 mm (11,81")
  • Peso de la pieza (máximo): 340 kg (750 lb)
  • Velocidad del carro: 2286 mm/min (90"/min)
  • Velocidad de rotación del cabezal: máximo 30 rpm

Descargar la hoja de datos del calibrador 1200-LX

Contacto
Industrias
  • Automóviles
  • Aeroespacial
  • Equipos diesel pesados
  • Industrial
  • Motor de locomotora y raíl
  • Marina
  • Generación de energía
  • Transporte/Camiones
Adcole Gage Types
Tipo de medidor
  • Máquina de medición de cigüeñales y árboles de levas
  • Calibrador de alta precisión
  • Medidor de carga vertical
  • Software de metrología y cartografía 3D
  • Sistema de medición sin contacto láser/óptico
Adcole Components
Componentes que mide
  • Cigüeñales
  • Árboles de levas
  • Árboles de levas y cigüeñales para motores diesel pesados
  • Ejes EV
Adcole Parameters
Parámetros que mide
  • Diámetro
  • Longitud
  • Perfil
  • Rectitud
  • Redondez (Circularidad)
  • Angularidad
  • Runout
  • Concentricidad
  • Planicidad
  • Cilindricidad
  • Perpendicularidad
  • Paralelismo
  • Posición verdadera
  • Chatter
  • Taper
  • Desviación del centro
  • Lanzamiento/Golpe de ariete
  • Error de elevación del lóbulo de la leva

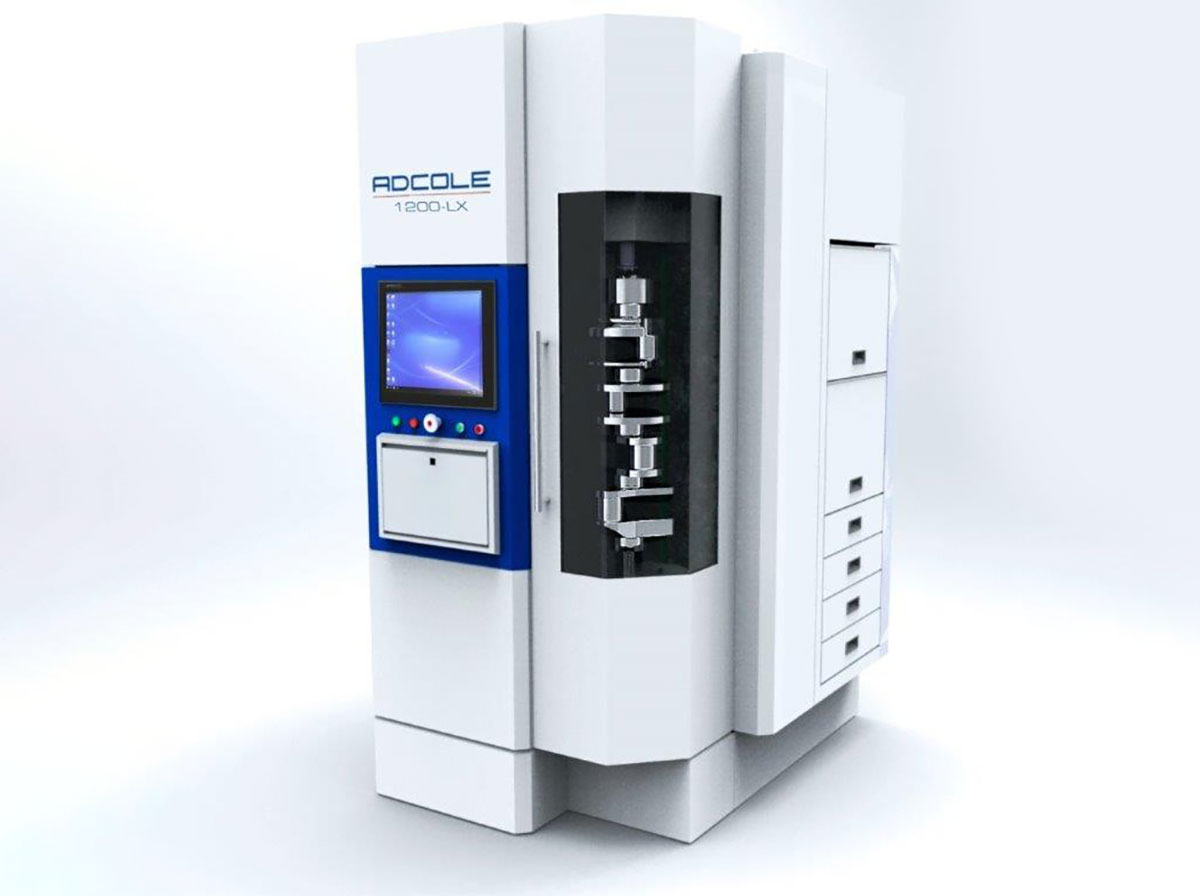

Model 1200-LX
Características y ventajas
  • El menor tamaño del calibrador ahorra un valioso espacio de producción
  • El panel de control con bisagra giratoria ofrece una posición ergonómica y cómoda
  • Los motores sin escobillas y de deslizamiento lineal proporcionan más par y velocidad, reducen la fricción y mejoran la precisión de las mediciones
  • La cámara de medición cerrada opcional, con puerta de fácil apertura, garantiza un entorno de medición limpio. Incluye un indicador LED Go/No-Go que muestra el paso/fallo de la pieza
  • El diseño basado en un interferómetro láser ofrece una precisión radial submicrónica (± 0,25 μm) y repetibilidad
  • El calibrador 1200-LX mide una amplia lista de parámetros para proporcionar los datos más completos y precisos de inspección de árboles de levas y cigüeñales disponibles
  • El análisis de datos del software 3D Color Map y Program Builder proporciona informes, incluyendo: resumen de piezas, programación de piezas, paquetes de inspección, dimensiones, valores calculados para elementos
