Resumen

El software de medición y análisis de la rugosidad superficial de Adcole establece la rugosidad superficial en árboles de levas, cigüeñales y muchos otros cilíndrico o piezas casi cilíndricasdisponible para los medidores 1000 y 1000-Z.

Dado que los lubricantes actuales son cada vez más finos y las holguras de los rodamientos son cada vez más pequeñas, la rugosidad superficial desempeña un papel cada vez más crítico para los fabricantes avanzados. Además de medir e informar de los parámetros de rugosidad superficial estándar, el software de Adcole señala las mediciones fuera de tolerancia y las zonas de advertencia amarillas, y proporciona informes totalmente programables (en papel o pdf). Con gráficos de rugosidad superficial ampliables, gráficos FFT y curvas de área de rodamiento, el software de rugosidad superficial ofrece un análisis adicional y conocimientos más profundos sobre los datos de medición de superficies.

Descargue la ficha técnica del software de análisis y rugosidad de superficies

Surface Roughness Measurement Software Adcole
Industrias
  • Aeroespacial
  • Automóviles
  • Equipos diesel pesados
  • Industrial
  • Motor de locomotora y raíl
  • Marina
  • Generación de energía
  • Bombas
  • Robótica
  • Pequeños motores y electrodomésticos
  • Transporte/Camiones
Medidores compatibles
  • 1000
  • 1000-Z
Adcole Components
Componentes que mide
  • Ejes de equilibrio
  • Árboles de levas
  • Cigüeñales
  • Ejes excéntricos
  • Engranajes y ejes de transmisión
  • Cilindros hidráulicos de precisión
  • Lóbulos de bomba / Ejes de bomba
  • Ejes y cilindros robóticos
  • Árboles de levas deslizantes
Features Measured
Características que mide
  • Diario de rodamientos
  • Crankgear
  • Diario de la chaveta
  • Bomba de manivela
  • Diario del árbol de levas
  • Lóbulo del árbol de levas
  • Perpendicularidad de la cara
  • Corrimiento de la cara/corriente total
  • Profundidad de corte del diario
  • Radio de corte del diario
  • Pendiente del poste
  • Cronometraje Plano
  • Muesca de sincronización
  • Clavija de sincronización
  • Ángulos de la rueda de disparo
Adcole Parameters
Parámetros que mide
  • MR1
  • MR2
  • Ra
  • Rdc - Htps
  • Rmr - Tp
  • Rp
  • Rp / Rt
  • Rpm
  • Rpm - Rz
  • Rpk
  • Rsk
  • Rt
  • Rtm - Rz (DIN)
  • Rvk
  • R3z
  • Rz (JIS)
  • Rz - Rmax
Adcole's Surface Roughness Measurement and Analysis software establishes surface roughness on camshafts, crankshafts and many other cylindrical or near-cylindrical parts, available for the 1000 and 1000-Z gages.
Características y ventajas
  • Ofrece datos de análisis de la rugosidad de la superficie que cumplen la norma ISO 4287 y la norma ASME B46.1 de especificaciones geométricas del producto (GPS)
  • Posibilidad de volver a medir selectivamente las secciones de la pieza que no cumplen las especificaciones
  • Permite la integración con software SPC como Q-DAS®.
  • Proporciona una longitud de exploración y una densidad de datos ajustables (2 kHz, 2000 muestras/mm o más)
  • Permite la elaboración de informes programables (en papel o en pdf), y señala las mediciones fuera de tolerancia y las zonas de advertencia amarillas
  • Cuenta con programas de utilidad complementarios fáciles de usar para desarrollar secuencias de inspección e informes de salida

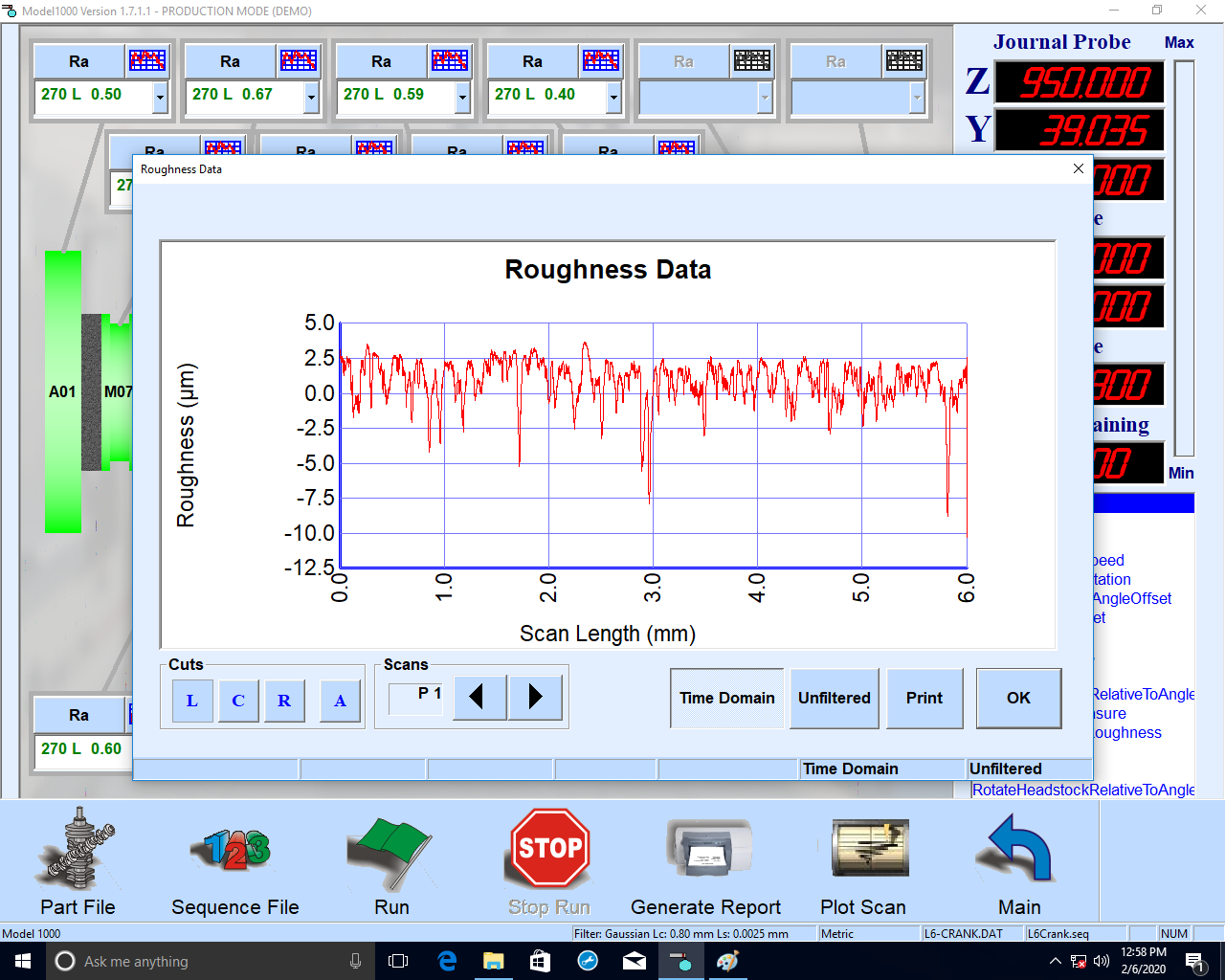

  • Ofrece gráficos de rugosidad superficial ampliables, gráficos de transformada rápida de Fourier (FFT) y curvas de área de rodamiento que proporcionan un análisis adicional y una visión más profunda de los datos de rugosidad superficial
  • Ofrece una solución de sistema de calidad y trazabilidad de las piezas totalmente integrada -incluyendo el QLS-CM de Ford Motor Company- con una inspección totalmente automatizada, basada en el historial de "nacimiento" de la pieza, que se puede pulsar con un solo botón

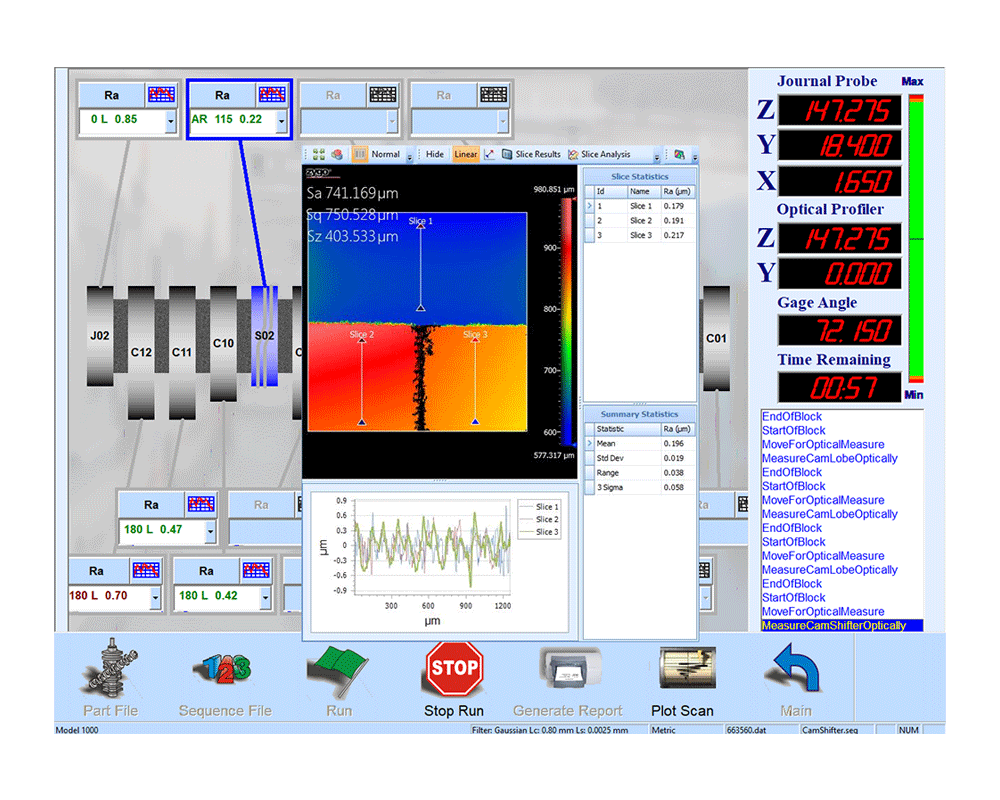

  • Proporciona una interfaz de usuario intuitiva con una instantánea de la inspección en curso en tiempo real, incluyendo:
    • La geometría de la pieza se muestra en la pantalla
    • Los parámetros de rugosidad se muestran en cuadros de llamada
    • El color de los valores numéricos indica que se puede ir (verde)/no se puede ir (rojo) o no hay tolerancia (negro)
    • El diario que se está midiendo se destaca con la rotación animada de la pieza
  • Permite a los usuarios almacenar datos sin procesar de las inspecciones, lo que permite reproducir todo el proceso de inspección para solucionar problemas de calidad de las piezas
  • Proporciona una gran seguridad al comunicarse con el PLC y el sistema de control de movimiento en una red TCP/IP privada a través de una tarjeta de interfaz de red (NIC) dedicada.
  • Admite escáneres automáticos de códigos de barras, sondas táctiles y escáneres ópticos de luz blanca, entre otros:
    • Escáneres de códigos de barras Cognex® Dataman® 7500/8500
    • Palpadores táctiles Taylor Hobson® Sensores ópticos de interferometría de luz blanca 3D Zygo
