Tipos de galgas

Una solución para cada desafío

Con el aumento de la demanda de eficiencia y rendimiento en el próxima generación de motoresLa precisión de las mediciones es de vital importancia. Los calibradores Adcole están a la altura del desafío.

Aeroespacial

Estricta calidad de las piezas requisitos, trazabilidad y fácil recogida de datos son las razones por las que las empresas aeroespaciales recurren a los calibradores Adcole como su proveedor de soluciones de metrología.

Angularidad

La angularidad describe la orientación específica de una característica a otra en un ángulo referenciado.

Sistemas automatizados de medición

Automóviles

Los fabricantes de automóviles se enfrentan a alto rendimiento demandas mientras que la entrega de calidad inigualable, a menudo requiriendo Inspección 100% - por eso confían en los calibres de laboratorio en línea y de auditoría de Adcole para garantizar el cumplimiento de las precisiones submicrónicas. Desde las mediciones dimensionales fundamentales hasta la vibración y el lobulado, Adcole ofrece soluciones que incluyen la recopilación automática de datos y la trazabilidad de las piezas.

Altura máxima media del perfil

La altura máxima media del perfil es un cálculo derivado de la toma de una media definida por el muestreo del altura máxima del perfil de un componente: este parámetro se utiliza con frecuencia para comprobar si el perfil tiene picos sobresalientes que puedan afectar a la función de contacto estático o deslizante de un componente.

Ubicación axial

La ubicación axial es la medida de dónde se encuentra el eje central de un componente se localiza cuando el componente gira, para saber si el componente que gira está dentro de las especificaciones de paralelismo. Un error angular en el componente contribuirá a una mayor excentricidad axial.

Ejes

La industria de la automoción ha contado con la confianza de Adcole en la medición de ejes durante décadas, lo que ha supuesto un aumento de la productividad, una calidad reconocida y rápido retorno de la inversión.

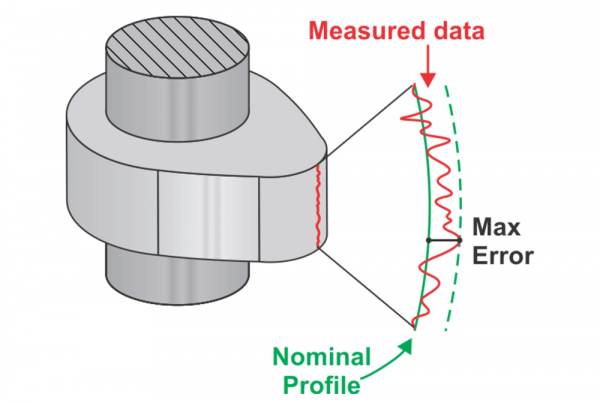

Error de elevación del lóbulo de la leva

Los calibradores y el software de Adcole proporcionan datos precisos sobre la asimetría del lóbulo del árbol de levas con niveles de repetibilidad inigualables.

Árboles de levas

Repetibilidad entre calibres garantiza que los árboles de levas y otras piezas se fabrican con normas/tolerancias idénticas en toda la planta, o incluso en toda la empresa.

Desviación del centro

La desviación central se basa en los tres cortes radiales del lóbulo. Es la diferencia entre el diámetro medido del corte central y la media de los diámetros de los dos cortes exteriores.

Chatter

Cuando el error de perfil de su pieza cilíndrica tiene un patrón repetitivo y ondulado, se dice que presenta Chatter. Los calibradores Adcole permiten medir el chatter para encontrar el Undulaciones por revolución y resultados de amplitud para una señal recurrente

Concentricidad

La concentricidad es una tolerancia compleja utilizada para establecer un zona de tolerancia para los puntos medianos de una característica de pieza cilíndrica o esférica. La concentricidad se reserva generalmente para las piezas de alta precisión, y sólo cuando es necesario controlar los puntos medianos.

Medidores de cigüeñal y árbol de levas

Los calibradores de cigüeñal y árbol de levas Adcole están diseñados para satisfacer las demandas de las líneas de producción, proporcionando lo mejor en precisión, versatilidad y fiabilidad. Su robustez y repetibilidad superior marcan la pauta en el mundo de la metrología.

Cigüeñales

Con un gran selección de calibradores que pueden medir con precisión y eficacia los cigüeñales, los productos de metrología óptica de Adcole son aplicables en una amplia gama de industrias.

Calibradores de ejes a medida

Las máquinas automáticas y semiautomáticas de medición de coordenadas cilíndricas Adcole son conocidas por su precisión excepcional y alta repetibilidad. Podemos diseñar o personalizar una máquina de medición de coordenadas para prácticamente cualquier aplicación, con el fin de satisfacer sus requisitos de producción y control de calidad.

Cilindricidad

La cilindricidad se define como la diferencia entre el radio máximo y el radio mínimo de todas las medidas de los tres diarios en relación con el eje de los cortes exteriores.

Diámetro

El diámetro medido se basa en un medición radial única. La media de las lecturas radiales del seguidor se utiliza para calcular el círculo de mejor ajuste. Las lecturas del seguidor se suman y se dividen por el número de puntos de datos por revolución, y luego se multiplican por dos para obtener el diámetro medio.

Ejes excéntricos

Como piezas pivotantes de las locomotoras de vapor y otras máquinas, las excéntricas deben medirse al tipo de altos estándares para los que los medidores Adcole están específicamente diseñados.

Vehículo eléctrico (VE)

Característica/Presencia del localizador

Los calibradores Adcole proporcionan extremadamente preciso característica/presencia del localizador
mediciones, lo que permite a los fabricantes mantener estrictas normas de control de calidad.

Planicidad

La planicidad se mide con un recorrido del medidor de altura a lo largo de la superficie de la pieza en la que se mantiene paralela la característica de referencia, teniendo la certeza de que cualquier punto a lo largo de la superficie no está por encima o por debajo de la zona de tolerancia. Las galgas Adcole ofrecen precisiones de medición submicrónicas, proporcionando mediciones en 3D sobre la longitud y la anchura de la pieza, lo que garantiza que toda la superficie esté en tolerancia.

Accesorios para calibradores

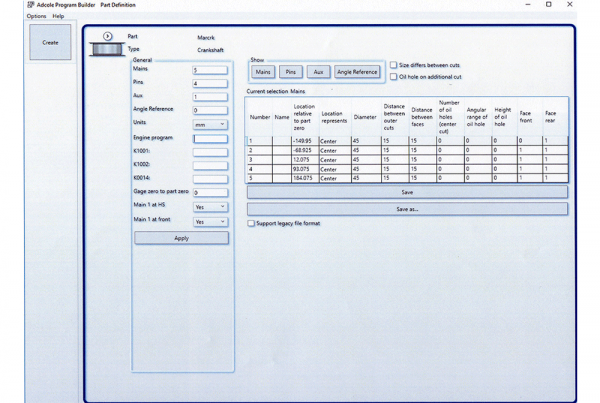

Software Gage

Engranajes

Las tolerancias y las normas de los engranajes son cada vez más estrictas. Los calibradores de Adcole están diseñados específicamente para adaptarse a estas altos estándares.

Calibradores de engranajes y ejes de transmisión

Cuando se trata de garantizar la calidad, los ingenieros esperan duradero, fiable soluciones metrológicas. Los calibradores Adcole se utilizan en todo el mundo para análisis en profundidad de marchas y cambios de transmisión.

Árboles de levas y cigüeñales para motores diesel pesados

Los calibradores de Adcole son tan fiable para la medición de piezas de máquinas diesel pesadas como lo son para los automóviles estándar.

Equipos diesel pesados

Los fabricantes de motores diésel pesados seleccionan las galgas CCMM automatizadas de Adcole porque proporcionan la longitud extrema y capacidad de la masa necesario para garantizar que los componentes de alto valor de la cadena cinemática cumplan con los estrictos normas de calidad reduciendo o eliminando las técnicas de inspección manual.

Calibradores de ejes de alta precisión

En Adcole, precisión es muy apreciado. Estos calibradores ofrecen el estándar mundial de datos precisos y exactos para garantizar la calidad, la eficacia y la reducción de costes en la planta de fabricación.

Calibradores de eje con carga horizontal

Nuestros calibradores de carga horizontal utilizan un revolucionario Software 3D para proporcionar mediciones precisas y de alta velocidad de características complejas.

Anillos hidráulicos

Con los calibradores Adcole, los anillos de las bombas hidráulicas pueden medirse con el estándar de la industria en precisión, eficienciay facilidadliberando su fuerza de trabajo y ahorrando tiempo.

Calibradores de eje en línea

Las máquinas de medición de árboles de levas en línea de Adcole han llevado a la sala de auditoría precisión de las mediciones a la línea de producción.

Industrial

Las organizaciones de la industria pesada que se enfrentan a los desafíos de la tolerancia en la fabricación eligen Adcole preciso, flexible y duradero soluciones de calibración para el laboratorio o la planta de producción.

Longitud

La longitud es un dimensión medida de un objeto. Los calibradores Adcole proporcionan datos de longitud de piezas con una precisión de 10-12 millonésimas de pulgada (0,25 μm).

Motor de locomotora y raíl

Para satisfacer la demanda de la industria de extrema durabilidad y eficiencia de sus productos, los fabricantes de motores de locomotoras y ferrocarriles deben suministrar componentes de gran tamaño pero de alta precisión, fabricados según normas estrictas. Por eso confían en Adcole para suministrar soluciones con alta precisión y el longitud y capacidad de la masa necesarios para estos retos.

Marina

Con un complemento completo de tecnologías para los fabricantes marinos, Adcole proporciona metrología flexible para productos que van desde los motores fueraborda de recreo hasta las cadenas cinemáticas de los cargueros oceánicos para garantizar la máxima durabilidad y fiabilidad en el agua.

Altura máxima del perfil

La altura máxima del perfil se define en la longitud de muestreo: al igual que la altura máxima media del perfil, esta medida se suele utilizar para comprobar si el perfil tiene picos sobresalientes que puedan afectar a la función de contacto estático o deslizante de un componente.

Profundidad máxima del perfil

La profundidad máxima del pico de un perfil es el profundidad del valle más profundo de la línea media del perfil de los componentes, tal como se define en la longitud de muestreo.

Altura máxima del perfil

La altura máxima del pico del perfil es la altura del pico más alto de la línea media del perfil de los componentes, tal como se define en la longitud de muestreo.

Software de metrología + cartografía 3D

Adcole ofrece un completo software de metrología para mejorar el análisis de las mediciones. Potentes suites de productividad permiten un análisis profundo de las mediciones y funcionamiento sencillo del calibradordesde el software de mapeo 3D hasta la programación simplificada de calibres con el Program Builder de Adcole.

Nuevos vehículos energéticos

Los fabricantes de baterías eléctricas e híbridos enchufables seleccionan los calibradores Adcole NEV porque ofrecen velocidad de inspección rápiday proporciona una plataforma flexible para realizar tareas de calibración de auditoría o de producción de alta velocidad.

Sistemas ópticos de medición de ejes sin contacto

Nuestras sondas y sistemas de metrología óptica permiten a los ingenieros identificar y resolver rápidamente los problemas de fabricación. Los medidores de Adcole son conocidos por su durabilidad, proporcionando resistencia en el taller y ofreciendo el más alto rendimiento para mediciones de tolerancias estrechas.

Calibrador óptico de ejes

Paralelismo

El paralelismo medido, a veces llamado paralelismo de la revistase basa en las medidas radiales de los dos cortes exteriores del gorrón.

Perpendicularidad

La perpendicularidad se basa en las lecturas de la banda extensométrica y del carro tomadas durante una revolución completa. La página web cálculo de la perpendicularidad se basa en la diferencia entre el eje de la cara y el eje de referencia

Pistones

Los robustos medidores de Adcole, como el modelo 911, están diseñados para medir pistones y otros componentes cilíndricos en el los entornos de producción más exigentes.

Generación de energía

El mercado de la generación de energía tiene necesidades de aplicación únicas: máximo tiempo de funcionamiento, tecnología fiablecomponentes duraderos que deben funcionar en industrial severo entornos. Los calibradores y el software de Adcole ofrecen la garantía de que los fabricantes de generación de energía pueden satisfacer estas necesidades.

Cilindros hidráulicos de precisión

Avanzado Mapeo de piezas en 3D permite a los ingenieros visualizar los cilindros hidráulicos de precisión con todo lujo de detalles.

Perfil

El perfil define un límite uniforme alrededor de una superficie dentro de la cual deben situarse los elementos de la misma. El perfil controla simultáneamente la forma, el tamaño, la orientación y la ubicación de un elemento.

Lóbulos de la bomba

Los lóbulos de las bombas se utilizan en máquinas de una gran variedad de industrias, por lo que es vital que tenga precisa, en profundidad mediciones de estas partes esenciales.

Bombas y compresores

Los fabricantes de bombas y compresores necesitan un calibre flexible solución que cubre una amplia gama de productos y volúmenes de producción. Por ello, los fabricantes de bombas y compresores seleccionan las CCMM automáticas de Adcole para garantizar de alta calidad de la norma y la consiguiente garantía de que sus componentes ofrecen una largo servicio vida útil. Con una capacidad de medición sin precedentes, Adcole tiene cubiertos incluso a los mayores fabricantes de bombas y compresores.

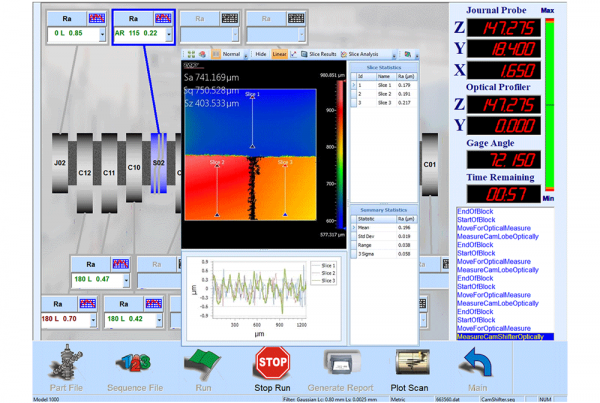

Rugosidad RMS

El promedio de la rugosidad es un promedio tomado de la medición de la textura de la superficie de un componente. Se cuantifica por las desviaciones en la dirección del vector normal de una superficie real con respecto a su forma ideal. Si estas desviaciones son grandes, la superficie es rugosa; si son pequeñas, la superficie es lisa.

Calibradores de ejes robotizados y totalmente automáticos

Los calibradores totalmente automáticos cargados de robots de Adcole no sólo ahorre tiempo a su empresaliberan a los ingenieros para que puedan centrarse en otros proyectos fundamentales.

Ejes robóticos

Los ingenieros de Adcole comprenden las tolerancias excepcionalmente ajustadas que deben cumplir los ejes y reductores robóticos, por lo que nuestros calibradores son capaces de precisión repetible y submicrónica.

Robótica

Los fabricantes de robótica necesitan una preciso, repetible procesos para cumplir con los exigentes especificaciones del producto y los requisitos de correspondencia/clasificación de piezas - ya sea en el taller o en el laboratorio de inspección, los calibradores de Adcole proporcionan la garantía de que se cumplen estos requisitos.

Rugosidad Media

Confíe en nuestra norma mundial tecnología de medición láser para informarle de las imperfecciones a escala microscópica, ahorrando a su equipo un valioso tiempo dedicado a la resolución de problemas.

Medidores de rugosidad de ejes

Adcole introdujo los primeros medidores semiautomáticos de rugosidad superficial para la producción. El construcción robusta y tecnología antivibratoria proporcionan mediciones de rugosidad superficial muy precisas, incluso en entornos de producción difíciles.

Redondez

La redondez se define como la diferencia entre el radio máximo (Rmax) y el radio mínimo (Rmin) en relación con el centro de mínimos cuadrados de una única medición radial.

Runout

La excentricidad se basa en un medición radial única y se define como la diferencia entre el radio máximo (Rmax) y el radio mínimo (Rmin) con respecto al eje de referencia.

Árboles de levas deslizantes

En combinación con los innovadores cabezales de medición independientes y opuestos de Adcole, nuestra interfaz de pantalla táctil hace que rutinas de diagnóstico e identificación de piezas de los árboles de levas deslizantes más fácil que nunca.

Pequeños motores y electrodomésticos

Fabricantes de motores pequeños y electrodomésticos que buscan un automatizado, alta velocidad sistema de inspección con una fuerte rendimiento de la inversión elija las galgas CCMM de Adcole.

Rectitud

La rectitud se define como la diferencia entre el desviación positiva máxima (Rmax) y el desviación negativa máxima (Rmin) , en relación con la línea de mínimos cuadrados de una única medición vertical.

Acabado de la superficie

El acabado de la superficie, también conocido como textura de la superficie o topografía de la superficiees la naturaleza de una superficie definida por las tres características de la inclinación, la rugosidad y la ondulación. Comprende las pequeñas desviaciones locales de una superficie con respecto al ideal perfectamente plano (un plano verdadero).

Taper

Taper es un determinación del ángulo y errores de forma en los conos exteriores e interiores, y en las piezas con superficies angulares.

Lanzamiento/Golpe de ariete

El tiro de la manivela es una medida de la distancia desde el línea central del gorrón principal a la línea central del gorrón de la biela. Esta distancia podría considerarse el radio del brazo del cigüeñal. El doble de esta medida proporciona la carrera de un motor.

Transmisión / Ejes de salida

En todos los sectores, se confía en los calibradores Adcole para mantener en funcionamiento las piezas más esenciales de los motores, como los ejes de transmisión y de salida. con seguridad y eficientemente.

Transporte/Camiones

Los fabricantes de transportes y camiones seleccionan los calibradores automatizados CCMM de Adcole porque proporcionan la longitud extrema y capacidad de la masa necesario para garantizar que los componentes de alto valor de la cadena cinemática cumplan con los estrictos normas de calidad reduciendo o eliminando las técnicas de inspección manual.

Posición verdadera

La verdadera posición es la coordenada exactaLa tolerancia de la "posición" es la distancia que puede variar la ubicación de su característica con respecto a su "posición verdadera". La Tolerancia de "Posición" es la distancia que puede variar la ubicación de sus características con respecto a su "Posición verdadera".

Turbocompresores

Reducir los desechos y la reelaboración de los turbocompresores mediante el uso de la tecnología patentada de Adcole tecnología de reconocimiento de patrones.

Calibradores de eje con carga vertical

Los medidores de carga vertical de Adcole utilizan sensores muy sofisticados para garantizar lecturas precisas.

Anchura

La anchura es el medición horizontal tomadas en ángulo recto con la longitud. Los calibradores Adcole ofrecen una precisión submicrónica y una repetibilidad de las mediciones de los parámetros de anchura.
