Parallelism

Omdat de coördinaten voor parallelliteitsfouten afhangen van de positie van het onderdeel ten opzichte van maatcomponenten, kunnen sommige operators dit verwarrend vinden. Dit bericht helpt bij het verhelderen van enkele veelgestelde vragen die je hebt over parallellisme. Eerst definiëren we Parallelisme, dan bespreken we het coördinatenstelsel.

Definitie
Journal parallellisme is gebaseerd op de radiale metingen van de twee buitenste sneden van het dagboek. De berekening vergelijkt het Least Squares Center (LSC) van cut 3 met de LSC van cut 1 om de as van het specifieke journaal te bepalen en vergelijkt vervolgens deze journaalas met de referentie-as. De referentie-as, of referentiepunt, is gebaseerd op de gemiddelde middelste componenten van de buitenste sneden (snede 1 en snede 3) van de referentiedagen. De referentie-as is doorgaans de eindjournalen of aangrenzende journalen, maar deze kan ook de maat-as of een opgegeven as zijn op basis van geselecteerde journalen. In sommige meetmodellen kan de referentie-as opnieuw worden gedefinieerd.

Het evenwijdig aan het dagboek kan worden beïnvloed door de breedte van het journaal of de afstand tussen de buitenste sneden. Het parallellisme wordt niet beïnvloed door de straal van het tijdschrift. Lineaire scangegevens kunnen worden geanalyseerd ten opzichte van een deelas om een alternatieve parallelliteitsberekening te verschaffen.

Uitvoeropties
Nadat het parallelle parallellisme is gemeten, kunt u de uitvoerfout op twee verschillende manieren bekijken: als absolute evenwijdigheidswaarden, inclusief de hoek waaronder deze optreedt, of als X- en Y-evenwijdigheidswaarden. De eerste methode geeft de vectorcomponent van het parallellisme; de tweede methode geeft de afzonderlijke componenten van het parallellisme.

Systeem van coördinaten

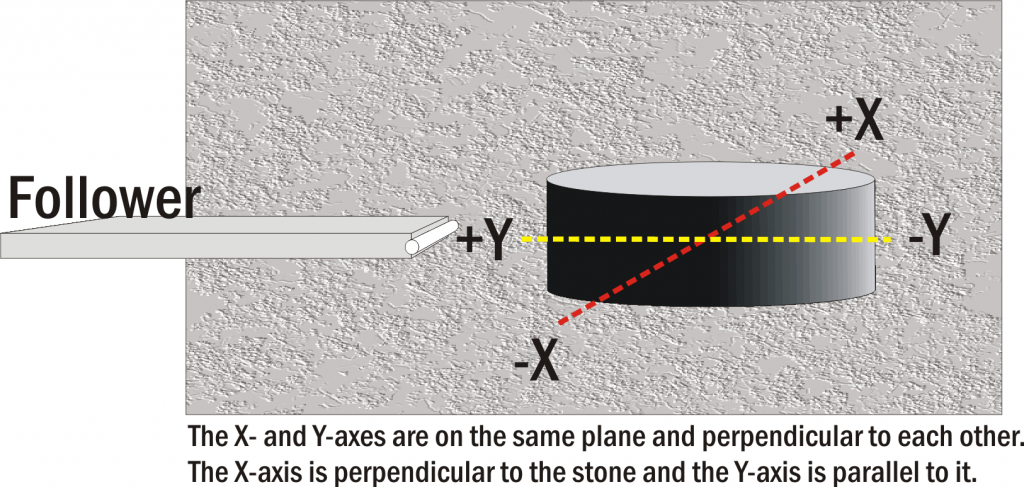

Adcole heeft het coördinatensysteem voor huidige softwareversies als volgt gespecificeerd: de y-as komt overeen met de volgbeweging terwijl deze zich uitstrekt en de x-as staat loodrecht op deze volgerbeweging.

Bij het bekijken van de rotatieas beweegt positieve x van de rotatieas in de steen, positieve y beweegt van de rotatieas in de volger.

Het coördinatensysteem is hetzelfde wanneer een krukas wordt gemeten in een rotatie tegen de klok in of met de klok mee.

De oriëntatie van het onderdeel is met Main 1 aan het uiteinde van de kop en Main N aan het uiteinde van de losse kop.

omgekeerde delen
Hoewel omgekeerde delen fysiek verschillen in de manier waarop het coördinatensysteem wordt weergegeven, blijven uw uitvoergegevens consistent, ongeacht de oriëntatie van de onderdelen in de maatvoering. Omgekeerde delen worden gemeten in de tegengestelde draairichting, zoals wanneer het onderdeel in de maat met hoofd 1 aan de kop wordt geplaatst. De software houdt rekening met deze informatie bij het berekenen van parallelliteit en rapporteert identieke uitvoer.

Wees voorzichtig bij het meten van parallelliteit
Parallellisme kan worden beïnvloed door problemen met de deelcentra
Parallelheid kan worden beïnvloed door stuurprogrammavraagstukken

Als u vragen heeft over parallellisme of onze andere gemeten functies, neem dan contact op met Adcole op 1 800 858 5802 of Sales@adcole.com

Because the coordinates for parallelism error depend on the position of the part relative to gage components, some operators may find this confusing. This post helps clarify some common questions you may have about parallelism. First, we define Parallelism, then we discuss the coordinate system.

Definition
Journal parallelism is based on the radial measurements of the two outside cuts of the journal. The calculation compares the Least Squares Center (LSC) of cut 3 to the LSC of cut 1 to determine the axis of the specific journal and then compares this journal axis to the reference axis. The reference axis, or datum, is based on the average center components of the outside cuts (cut 1 and cut 3) of the reference journals. The reference axis is normally the end journals or adjacent journals, but it could also be the gage axis or a specified axis based on selected journals. In some gage models the reference axis can be redefined.

Journal parallelism can be affected by the journal width, or the distance between the outer cuts. Parallelism is not affected by the journal radius. Linear scan data can be analyzed relative to a part axis to provide an alternative parallelism calculation.

Output Options
Once journal parallelism has been measured, you can view the output error in two different ways— as absolute parallelism values, including the angle at which it occurs, or as X and Y parallelism values. The first method gives the vector component of the parallelism; the second method gives the individual components of the parallelism.

System of Coordinates

Adcole has specified the system of coordinates for current versions of software as follows —the y-axis is in line with the follower motion as it extends and the x-axis is perpendicular to this follower travel.

When viewing from the axis of rotation positive x moves from the axis of rotation into the stone, positive y moves from the axis of rotation into the follower.

The coordinate system is the same when a crankshaft is measured in a counter-clockwise rotation or in a clockwise rotation.

The orientation of the part is with Main 1 at the headstock end and Main N at the tailstock end.

Inverted Parts
Though inverted parts vary physically in how the system of coordinates appear, your output results remain consistent regardless of the part orientation in the gage. Inverted parts are measured rotating in the opposite direction of rotation as when the part is placed in the gage with main 1 at the headstock. The software takes this information into account when calculating parallelism and reports identical output.

Use Caution When Measuring Parallelism
Parallelism can be influenced by issues with the part centers
Parallelism can be influenced by Driver issues

If you have questions about parallelism or our other measured features, please contact Adcole at 1 800 858 5802 or Sales@adcole.com

Die Koordinaten für den Parallelitätsfehler hängen von der Position des Teils in Bezug auf die Messmaschinenkomponenten ab. Da dies recht verwirrend sein könnte helfen wir mit diesem Beitrag, einige häufig gestellte Fragen zur Parallelität zu klären. Zuerst definieren wir Parallelität, dann diskutieren wir das Koordinatensystem.

Definition

Die Lagerparallelität basiert auf den Radialmessungen der beiden äußeren Schnitte auf dem Lager. Die Berechnung vergleicht das Zentrum der kleinsten Quadrate (LSC) von Schnitt 3 mit dem LSC von Schnitt 1, um die Achse des gewählten Lagers zu bestimmen, und vergleicht dann diese Lagerachse mit der Bezugsachse. Die Bezugsachse basiert auf den durchschnittlichen zentralen Komponenten der äußeren Schnitte (Schnitt 1 und Schnitt 3) der Referenzlager. Die Bezugsachse ist normalerweise das Endlager oder das benachbarte Lager, aber es könnte auch die Maschinenachse oder eine spezifizierte Achse basierend auf ausgewählten Lagern sein. In einigen Messmaschinen-Modellen kann die Referenzachse neu definiert werden.

Lager-Parallelität kann durch die Lagerbreite oder den Abstand zwischen den äußeren Schnitten beeinflusst werden. Die Parallelität wird durch den Lagerradius nicht beeinflusst. Lineare Messdaten können relativ zu einer Teileachse analysiert werden, um eine alternative Parallelitätsberechnung zu ermöglichen.

Ausgabeoptionen
Sobald die Lagerparallelität gemessen wurde, können Sie den Ausgabefehler auf zwei verschiedene Arten anzeigen – als absolute Parallelitätswerte, einschließlich des Winkels, bei dem er auftritt, oder als X- und Y-Parallelitätswerte. Die erste Methode gibt die Vektorkomponente der Parallelität an; die zweite Methode gibt die einzelnen Komponenten der Parallelität an.

Koordinatensystem

ADCOLE hat das Koordinatensystem für aktuelle Versionen der Software wie folgt spezifiziert: Die y-Achse stimmt mit der Messfühlerbewegung überein, während er ausgefahren wird und die x-Achse ist senkrecht zu dieser Messfühlerbewegung.

Bei Betrachtung von der Rotationsachse aus bewegt sich X positiv von der Rotationsachse zum Granit, Y bewegt sich positiv von der Rotationsachse zum Messfühler.

Das Koordinatensystem bleibt gleich, wenn eine Kurbelwelle gegen den Uhrzeigersinn oder im Uhrzeigersinn gemessen wird.

Das Werkstück ist mit Hauptlager 1 am Spindelstock und Hauptlager N auf der Reitstockseite ausgerichtet.

Umgekehrte Teile
Obwohl invertierte Teile physikalisch variieren, wenn das Koordinatensystem erscheint, bleiben Ihre Ausgabeergebnisse unabhängig von der Teileausrichtung in der Messmaschine konsistent. Umgekehrte Teile werden so gemessen, dass sie sich in der entgegengesetzten Drehrichtung drehen, als wenn das Werkstück mit Hauptlager 1 am Spindelstock platziert wird. Die Software berücksichtigt diese Informationen bei der Berechnung der Parallelität und gibt identische Protokolle aus.

Vorsicht beim Messen der Parallelität
Parallelität kann durch Probleme mit den Zentrierbohrungen beeinflusst werden
Parallelität kann durch Mitnehmerprobleme beeinflusst werden

Wenn Sie Fragen zur Parallelität oder unseren anderen gemessenen Merkmalen haben, wenden Sie sich bitte an ADCOLE unter +1 800 858 5802 oder an Sales@adcole.com
